Was ist das Funktionsprinzip eines explosionsgeschützten RTD?

Als vertrauenswürdiger Lieferant von explosionsgeschützten Widerstandstemperaturdetektoren (RTDs) freue ich mich darauf, in die faszinierende Welt dieser wichtigen Temperaturmessgeräte einzutauchen. In diesem Blog werden wir das Funktionsprinzip explosionsgeschützter RTDs, ihre Bedeutung in gefährlichen Umgebungen und ihren Vergleich mit anderen Temperatursensoren untersuchen.

Die Grundlagen von FTE

Bevor wir uns auf explosionsgeschützte RTDs konzentrieren, wollen wir das grundlegende Konzept von Widerstandstemperaturdetektoren verstehen. Ein RTD ist eine Art Temperatursensor, der auf dem Prinzip basiert, dass sich der elektrische Widerstand eines Metalls mit der Temperatur ändert. Aufgrund seiner hohen Genauigkeit, Stabilität und seines großen Temperaturbereichs ist Platin das am häufigsten in RTDs verwendete Metall.

Das Widerstands-Temperatur-Verhältnis eines Platin-RTD kann durch die Callendar-Van-Dusen-Gleichung beschrieben werden. Für Temperaturen zwischen - 200 °C und 0 °C lautet die Gleichung (R_t=R_0(1 + At+Bt^2 + C(t - 100)t^3)), und für Temperaturen zwischen 0 °C und 850 °C vereinfacht sich die Gleichung zu (R_t=R_0(1 + At+Bt^2)), wobei (R_t) der Widerstand bei Temperatur (t) und (R_0) der Widerstand bei ist 0°C und (A), (B) und (C) sind Konstanten, die für das verwendete Platin spezifisch sind.

Funktionsprinzip eines explosionsgeschützten RTD

Ein explosionsgeschützter RTD ist für den sicheren Betrieb in gefährlichen Umgebungen konzipiert, in denen brennbare Gase, Dämpfe oder Stäube vorhanden sind. Der Schlüssel zu seinem explosionssicheren Design liegt in seiner Konstruktion und seinem Gehäuse.

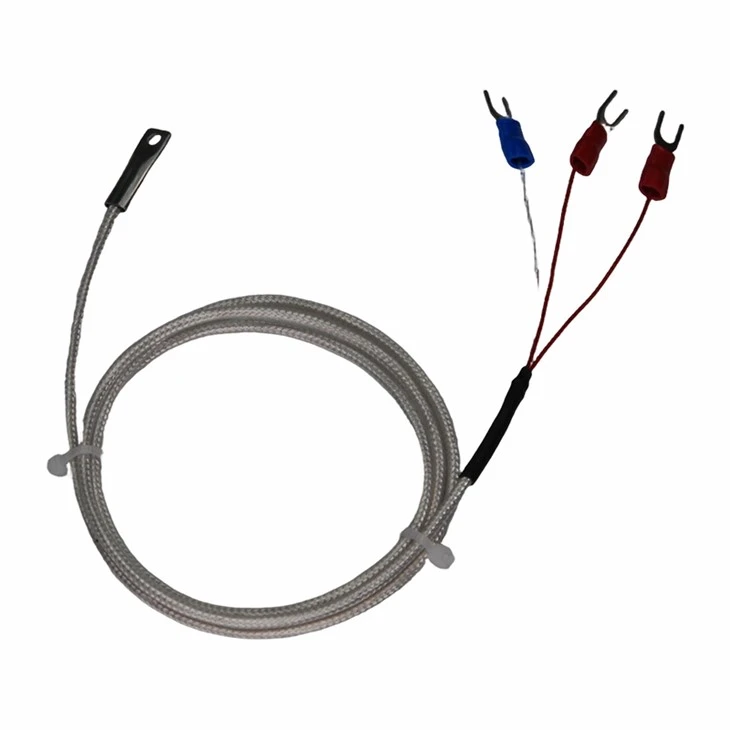

Armored Resistance Temperature Detector price Surface Thermal Resistance

Widerstandselement: Ähnlich wie ein Standard-RTD enthält der explosionsgeschützte RTD ein Widerstandselement, normalerweise aus Platin. Wenn sich die Temperatur ändert, ändert sich entsprechend der Widerstand des Platinelements. Diese Widerstandsänderung wird dann gemessen und in einen Temperaturwert umgewandelt.
Gehäuse: Das Gehäuse eines explosionsgeschützten RTD ist der kritischste Teil seiner Konstruktion. Es ist so konstruiert, dass Funken oder Flammen, die im Inneren des Geräts entstehen, die umgebende brennbare Atmosphäre nicht entzünden. Das Gehäuse besteht typischerweise aus robusten Materialien wie Edelstahl oder Aluminiumguss. Es ist so konzipiert, dass es dem Druck einer inneren Explosion standhält, ohne zu platzen, und die bei einer Explosion entstehenden heißen Gase und Flammen auf eine Temperatur abkühlt, die unter dem Zündpunkt der umgebenden brennbaren Stoffe liegt.
Elektrische Anschlüsse: Auch die elektrischen Anschlüsse in einem explosionsgeschützten RTD sind sorgfältig konstruiert. Sie sind versiegelt, um das Eindringen von brennbaren Gasen oder Staub in das Gerät zu verhindern. Spezielle explosionsgeschützte Kabelverschraubungen sorgen für eine dichte Abdichtung der Kabel und die Verkabelung im Inneren des Gehäuses ist so angeordnet, dass das Risiko von Kurzschlüssen und Lichtbögen minimiert wird.

Anwendungen explosionsgeschützter RTDs

Explosionsgeschützte RTDs werden häufig in verschiedenen Branchen eingesetzt, in denen Sicherheit von größter Bedeutung ist. Zu den häufigsten Anwendungen gehören:

Öl- und Gasindustrie: In Ölraffinerien, Offshore-Plattformen und petrochemischen Anlagen werden explosionsgeschützte RTDs verwendet, um die Temperatur von Pipelines, Lagertanks und Prozessanlagen zu überwachen. Sie tragen dazu bei, den sicheren Betrieb dieser Anlagen zu gewährleisten, indem sie genaue Temperaturmessungen in gefährlichen Umgebungen liefern.
Chemische Industrie: In Chemieanlagen werden häufig brennbare und explosive Stoffe verarbeitet. Explosionsgeschützte RTDs werden zur Überwachung der Temperatur von Reaktoren, Destillationskolonnen und anderen Geräten verwendet, um Überhitzung und mögliche Explosionen zu verhindern.
Bergbau: In Bergwerken, in denen Methan und andere brennbare Gase vorhanden sind, werden explosionsgeschützte RTDs verwendet, um die Temperatur von Lüftungssystemen, Förderbändern und anderen Geräten zu überwachen und so die Sicherheit der Bergleute zu gewährleisten.

Vergleich mit anderen Temperatursensoren

Im Vergleich zu anderen Temperatursensoren wie Thermoelementen haben explosionsgeschützte RTDs mehrere Vorteile:

Genauigkeit: RTDs bieten im Allgemeinen eine höhere Genauigkeit als Thermoelemente. Das Widerstands-Temperatur-Verhältnis eines Platin-RTD ist sehr stabil und vorhersehbar, was präzise Temperaturmessungen ermöglicht.
Wiederholbarkeit: RTDs zeichnen sich durch eine hervorragende Wiederholgenauigkeit aus, was bedeutet, dass sie über einen längeren Zeitraum den gleichen Temperaturwert für die gleiche Temperatur liefern. Dies ist wichtig bei Anwendungen, bei denen konsistente und zuverlässige Temperaturmessungen erforderlich sind.
Linearität: Die Widerstands-Temperatur-Beziehung eines RTD ist linearer als die eines Thermoelements, was den Kalibrierungsprozess vereinfacht und die Umwandlung des Widerstandswerts in einen Temperaturwert erleichtert.

Allerdings weisen RTDs auch einige Einschränkungen auf. Sie sind im Allgemeinen teurer als Thermoelemente und haben eine langsamere Reaktionszeit.
